Секторный (шлюзовый) затвор

Шлюзовый затвор преимущественно используется для разгрузки емкостей, находящихся под давлением отличном от атмосферного, или в случае повышенной текучести частиц подаваемого материала. Обычно такую ситуацию можно встретить при выгрузке осаждаемого продукта из разгрузителей или аппаратов очистки воздуха, при необходимости равномерной подачи или дозирования гранулированных материалов.

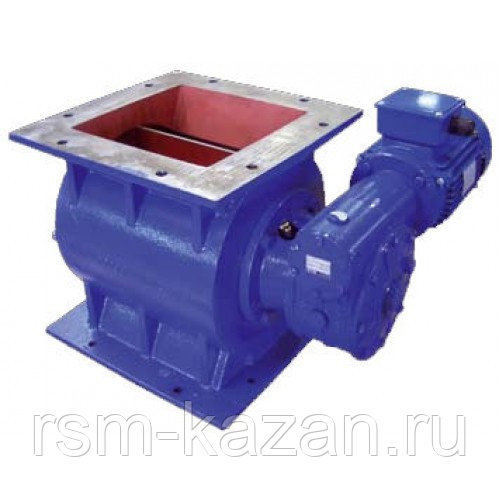

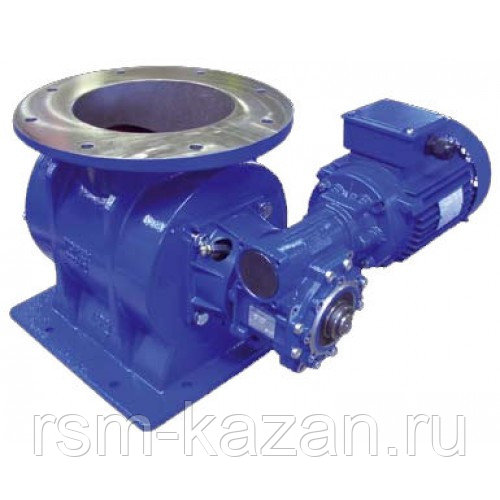

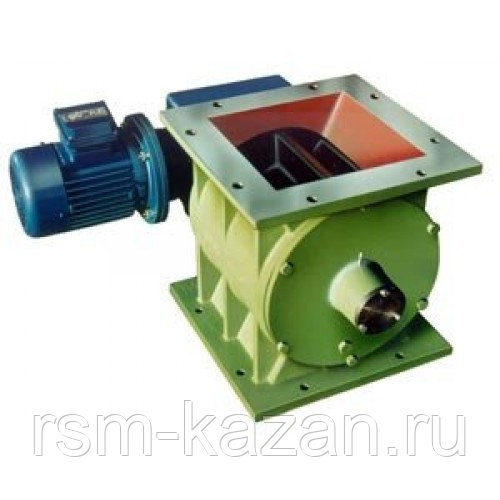

Шлюзовой затвор состоит из цилиндрического корпуса с крепёжными фланцами в верхней и нижней части. На боковых сторонах корпуса крепятся крышки, оборудованные подшипниковыми узлами роторного механизма. Роторный механизм представляет собой жёстко установленный на валу барабан, разделённый на несколько полостей, являющихся «карманами» для подаваемого продукта. Вращение роторного механизма осуществляется от электромеханического привода (мотор-редуктора). Совершая оборот вокруг своей оси, полости барабана захватывают частицы осаждённого в бункере продукта и транспортируют их вниз, осуществляя выгрузку под действием сил гравитации. Выполняя роль разгрузочного клапана, шлюзовой затвор обладает герметичностью, обеспечивающей минимальную утечку воздуха из расходного бункера.
